Двухэтажный жилой дом с цокольным этажом. пгт.Таирова, пер.Якорный.


Архитектор: Наталия Доровцева
Инженер-проектировщик: Александр Росолик


Проектируемое здание жилого дома - двухэтажное, с цокольным этажом и неэксплуатируемым чердаком.
Объем здания в плане имеет сложную форму с основными габаритами в осях: 12,80 м (в осях 1-6) и 13,00 м (в осях А-Д).
Максимальная высота жилого дома от отметки 0,000 до верхней отметки парапетной стены кровли – 9,29 м. Высота помещений первого этажа от пола до низа перекрытия 3,13 м, 3,90 м, 3,74 м и 2,68 м. Высота помещений второго этажа - от пола до низа чердачного перекрытия - 2,70 м. Высота помещений цокольного этажа – 2,670 м.
Здание имеет конструктивную схему в соответствии с табл. 3.1 ДБН В.1.1-12:2006: Стены комплексной конструкции из мелких стеновых блоков из ячеистых бетонов.
Пространственная жесткость и геометрическая неизменяемость здания обеспечиваются совместной работой продольных и поперечных стен в кладке из газобетонных блоков, на которые опираются перекрытия, образующие относительно жесткий в своей плоскости диск.
За условную отметку 0,000 принят уровень чистого пола первого этажа.
Фундаменты- ленточные, из сборных железобетонных блоков, толщиной 400мм, по монолитной железобетонной ленте.
Несущие стены выше отм. 0.000 - из газобетонных блоков "АЭРОК Классик" по ТУ У В.2.7-26.6-34840150- -001:2009 , имеющих объёмный вес γ=600кг/м³ и класс прочности не менее В2,5.
Участки стен с каналами вентиляции а также водопровода и канализации - из полнотелого керамического кирпича М 75 на растворе М-50.
Перегородки - из газобетонных блоков "АЭРОК EcoTerm" по ТУ У В.2.7-26.6-34840150-001: 2009 толщиной 100мм, имеющих объёмный вес γ=400кг/м³.
Стены помещении топочной -из полнотелого керамического кирпича М 75, толщиной 250мм.
Перемычки над оконными и дверными проёмами - монолитные железобетонные.

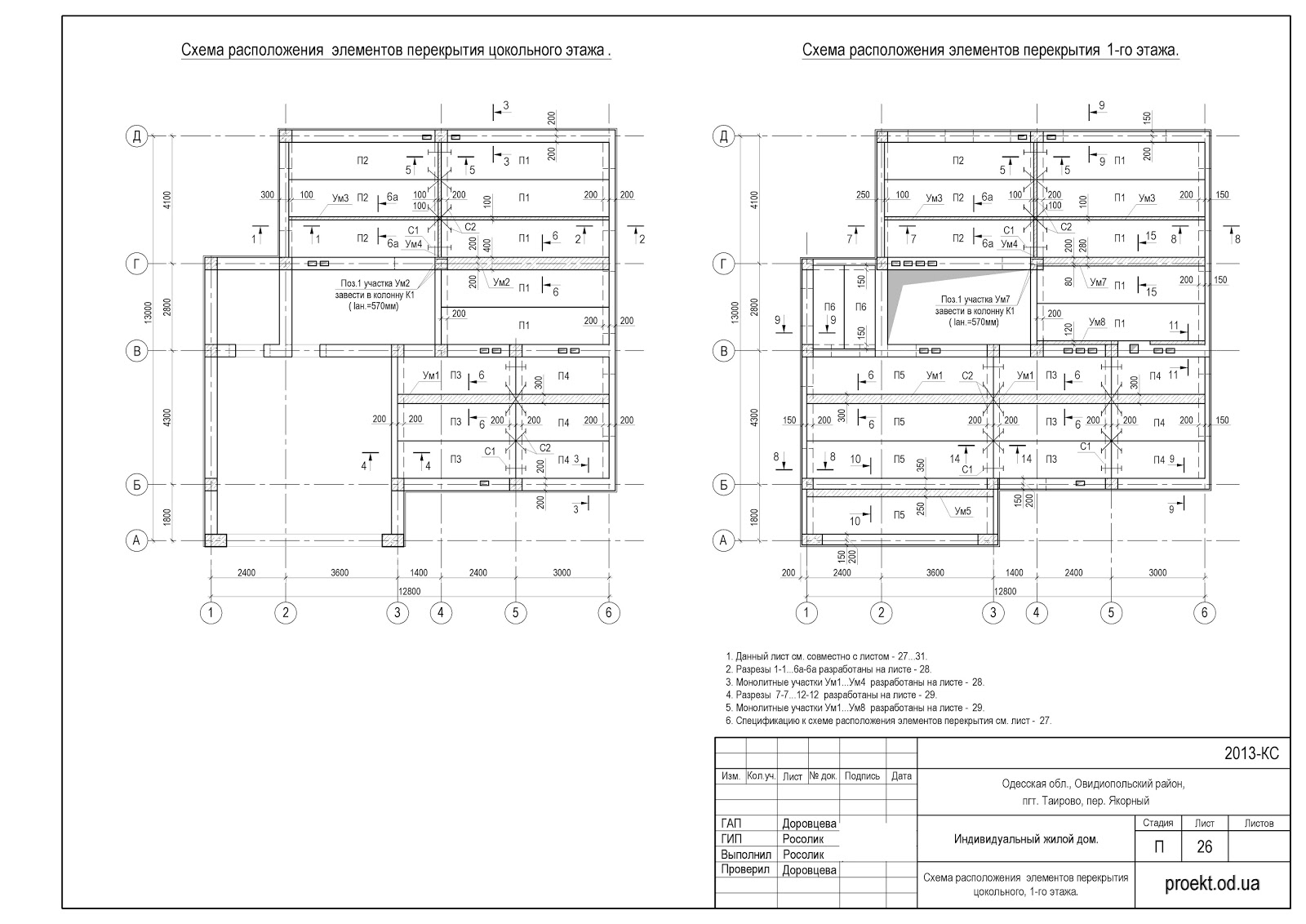

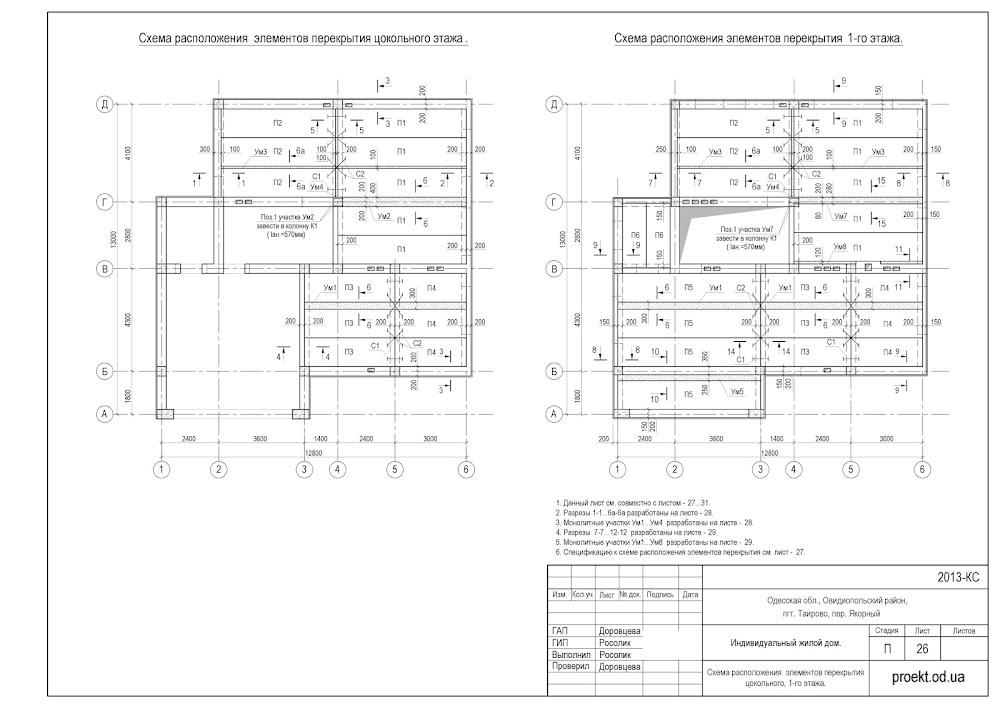

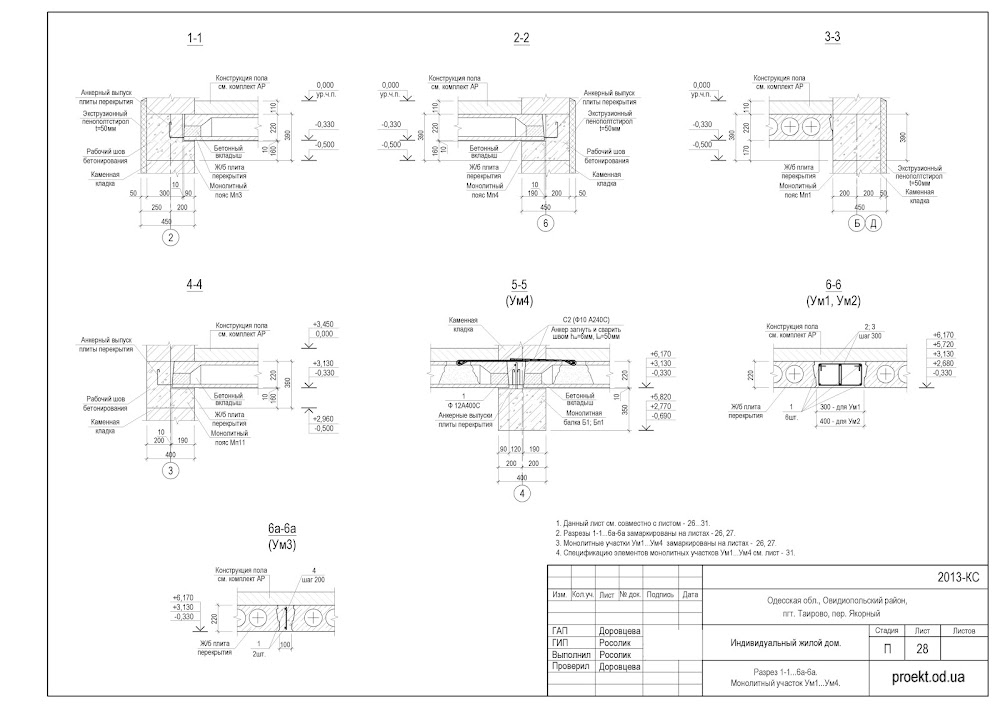

Перекрытие - из сборных железобетонных многопустотных плит перекрытия (высотой 220мм ) для строительства жилых и общественных зданий в районах с сейсмичностью 7 баллов  по серии 1.141.1-19с/85.
Крыша - чердачная, сложной геометрической формы. В осях 1-6/А-В - вальмовая, в осях 2-6/В-Д - односкатная.
Несущие конструкции крыши - деревянные наслонные стропила.
Кровля - гибкая черепица SHINGLAS по сплошному настилу из ОСП плиты уложенному по обрешётке из брусков.
Лестница - монолитная железобетонная по металлическим косоурам.
