Архитектор: Анна Шаньгина
Инженер-проектировщик: Александр Росолик
Проект разработан на основании:
- задания на проектирование, выданного Заказчиком;
- архитектурно-планировочных решений (чертежей марки "АР").
Проектом предусмотрено:

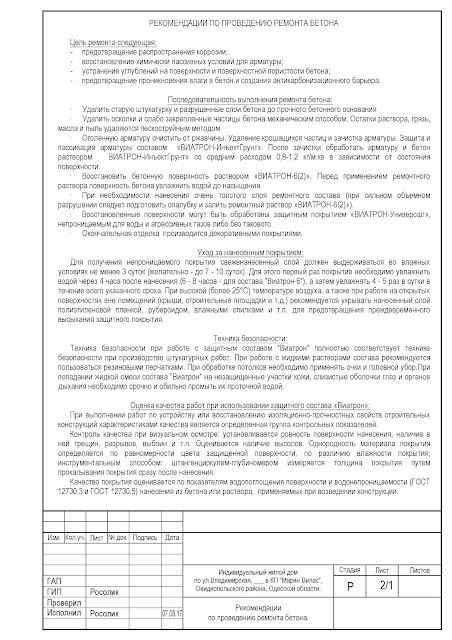

- восстановление поврежденного бетона конструкций существующего фундамента и перекрытия;
- строительство индивидуального жилого дома на существующем и устраиваемом фундаменте.
Здание имеет конструктивную схему в соответствии с табл. 7.1 ДБН В.1.1-12:2014 (Строительство в сейсмических районах Украины): Стены комплексной конструкции с использованием стеновых мелких блоков из ячеистых бетонов.
Пространственная жесткость и геометрическая неизменяемость здания обеспечиваются совместной работой продольных и поперечных стен, на которые опираются перекрытия, образующее относительно жесткий в своей плоскости диск.
За условную отметку 0,000 принят уровень чистого пола первого этажа соответствующий абсолютной отметке 43,50. Высота здания от уровня чистого пола 11,0м.
Существующий фундамент (в осях 1-5 / А-Ж) - плитный, на естественном основании, толщиной 300мм.
Существующие фундаментные стены - монолитные железобетонные, толщиной 400мм.
Фундаментные стены подвала (в осях 2-4 / Б-Г) - из сборных железобетонных блоков, толщиной 300мм.
Перекрытие подвала (существующее) - из сборных многопустотных железобетонных плит, толщиной 220мм.
Проектируемый фундамент (в осях II-IV / а-б и I-IV / в-г) - плитный, на песчаной подушке, толщиной 300мм.
Фундамент в осях II-IV / б-в - ленточный, толщиной 300мм
Фундаментные стены - монолитные железобетонные, толщиной 300 и 400мм.
Сердечники - монолитные железобетонные, сечением 250х250, 250х350 и 350х350мм.
Наружные стены - комплексной конструкции, из газобетонных блоков "АЭРОК Классик" по ТУ У В.2.7-26.6-34840150-001:2009, имеющих объёмный вес γ=500кг/м³ и класс прочности не менее В2,5, толщтной 500мм (в осях 1-5 / А-Ж) и 400мм (в осях I-IV / а-г).
Внутренние стены - из пустотелого (эффективного) керамического кирпича М125 (раствор М50), с отверстиями размером до 16мм и пустотностью до 20%, толщиной - 380мм.
Перегородки - (толщиной 120мм) из пустотелого (эффективного) керамического кирпича М 75 (толщиной 120мм) на растворе М50.
Участки стен с каналами вентиляции а также водопровода и канализации - из полнотелого керамического кирпича М 75 на растворе М-50. Участки стен с каналами проармировать сетками Ø5Вр-I через 3 ряда кладки.
Перегородки - из газобетонных блоков толщиной 200 мм и керамического кирпича (М 75) толщиной 120мм.
Дополнительно армировать шов под ж/б перекрытием (с устройством зазора 20мм из эластичного материала).
Для перегородок со свободной длиной более 3м (без раскреплений другими перегородками или стенами) выполнять крепление к плите перекрытия уголками 75х5 и дюбелями М8.
Перемычки над оконными и дверными проёмами несущих стен - монолитные железобетонные c утеплением с наружной стороны пенополистирольной плитой t=50 и t=100мм.
Перемычки над проёмами в перегородках, где проектом не предусмотрена установка монолитных ж.б. перемычек, выполнить армоцементные, из 2х арматурных стержней 2Ø12А400C в слое цементно-песчаного раствора c заведением за грань проема на 250мм в каждую сторону и соблюдением защитных слоев не менее 20мм в каждую сторону.
Перекрытие - в осях В-Е / 3-5 монолитная железобетонная плита толщиной 200мм. Перекрытие в осях А-В / 3-4 - по деревянным балкам, двутаврового сечения (ТУ У В.2.6-20.3-25040391-001:2006) сечением 240х85мм.
Перекрытие в осях III-IV / в-г - по деревянным балкам, сечением 50х150мм.

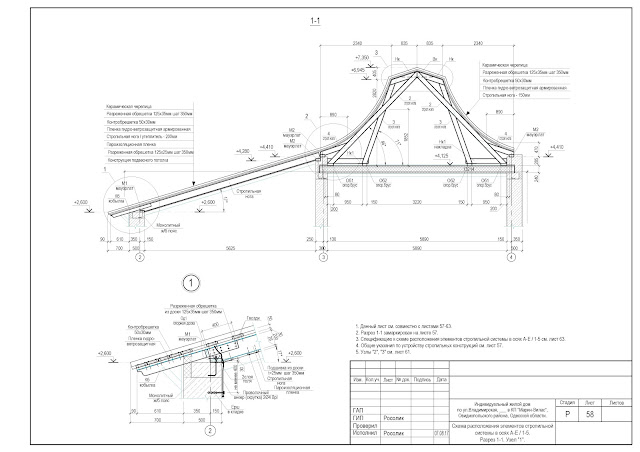

Крыша в осях В-Е / 3-5 - мансардная, двускатная.
Крыша в осях А-В / 1/3 - мансардная, односкатная. Крыша в осях
3-5 / А-В и III-IV / в-г - двускатная. Несущие конструкции крыши - деревянные наслонные стропила.
Кровля - керамическая черепица по обрешетке из доски.
Лестницы - индивидуального изготовления.
