20 августа 2013 г.

Трехэтажный многоквартирный жилой дом. Одесса, ул.7-я линия.

Здание имеет конструктивную схему в соответствии с табл. 3.1 ДБН В.1.1-12:2006: Стены деревянные щитовые, бревенчатые, брусчатые.
Высота здания от уровня чистого пола 13,5м.
Фундаменты - из сборных железобетонных блоков, толщиной 300, 400мм, по монолитной железобетонной ленте.
Стены и перегородки запроектированы деревянные, каркасной конструкции.
Каркас стен состоит из вертикальных стоек, горизонтальных элементов (верхняя и нижняя обвязки, перемычки), обшивки (ОСП, ГКЛ), теплоизоляционного материала.
Стойки и перемычки стен имеют прямоугольное и двутавровое сечения.
Стойки прямоугольного сечения выполнены из цельной древесины (не ниже II-го сорта с влажностью не более 18%) с расчетными  характеристиками по ДБН В.2.6-161:2010.
Стойки двутаврового сечения- клеенные, выполнены согласно ТУ У В.2.6-20.3-25040391-001:2006 "Балки и стойки деревянные".
Толщина наружных стен - 243мм (без учета наружной облицовки из керамического кирпича).
Толщина внутренних несущих стен - 266мм.
Толщина перегородок - 191мм.
Жесткость стен обеспечивается:
- совместной работой продольных и поперечных стен;
- устройством обшивки из ОСП;
- путем раскрепления стоек жесткими вставками;
Перекрытие - по деревянным балкам.
Балки перекрытия имеют прямоугольное и двутавровое сечения.
Балки прямоугольного сечения выполнены из цельной (не ниже II-го сорта с влажностью не более 18%) и клееной древесины  с расчетными  характеристиками по ДБН В.2.6-161:2010.
Балки двутаврового сечения- клеенные, выполнены согласно ТУ У В.2.6-20.3-25040391-001:2006 "Балки и стойки деревянные".
Толщина междуэтажного перекрытия - 375мм (без учета покрытия пола).
Толщина чердачного перекрытия - 281мм
Жесткость перекрытия обеспечивается путем устройства настила (OСП) и подшивки потолка, а также путем раскрепления балок жесткими связями (вставками).

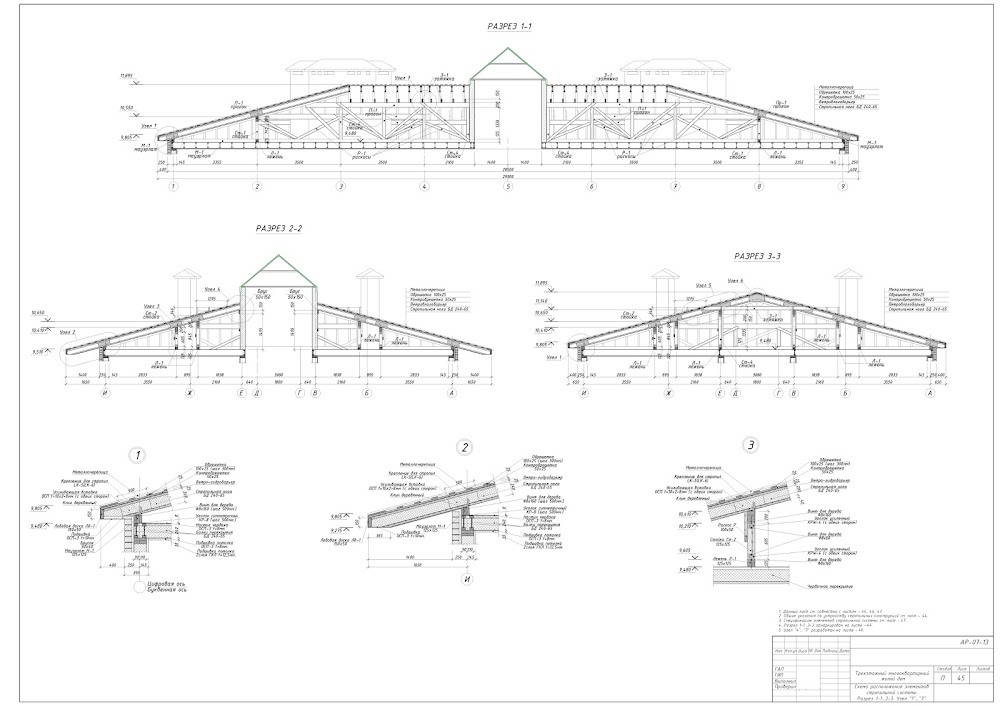

Крыша - четырехскатная (вальмовая).  Несущие конструкции крыши - деревянные наслонные стропила из деревянных балок двутаврового сечения. Кровля - металлочерепица по обрешотке из брусков.
Лестница запроектирована из металлических косоуров и ступеней с последующей обшивкой ОСП.

Общее число квартир дома – 24, из них 3 двухкомнатных и 21 однокомнатная квартира.
Площадь квартир составляет от 23 до 56 м2
