1 февраля 2017 г.

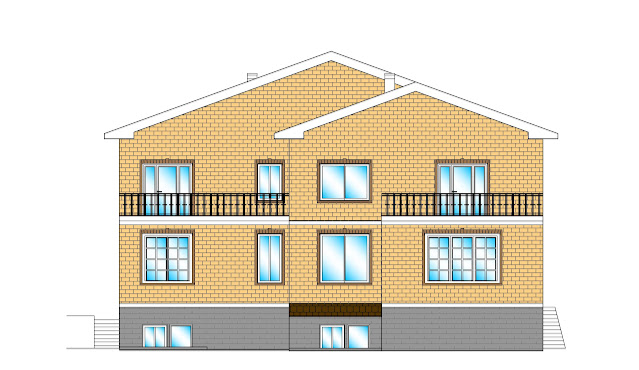

Индивидуальный жилой дом. г.Одесса, пер.3-й проездной.


Архитектор: Яна Кошель
Инженер-проектировщик: Александр Росолик

- Задания на проектирование, выданного Заказчиком;
- Архитектурно-планировочных решений (чертежей марки "АР").

Здание имеет конструктивную схему в соответствии с табл. 7.1 ДБН В.1.1-12:2014 (Строительство в сейсмических районах Украины): Стены комплексной конструкции с использованием стеновых мелких блоков из ячеистых бетонов.
Пространственная жесткость и геометрическая неизменяемость здания обеспечиваются совместной работой продольных и поперечных стен, на которые опираются перекрытия, образующее относительно жесткий в своей плоскости диск.
Высота здания от уровня чистого пола 10,14м.

Фундамент - плитный, на естественном основании, толщиной 400мм.
Фундаментные стены - монолитные железобетонные, толщиной 420мм c утеплением с наружной стороны экструзионным пенополистиролом (CARBON PROF или аналог) толщиной t= 50 / 100мм.
Сердечники - монолитные железобетонные, сечением 300х300, 300х400 и 400х400мм.
Стены - из газобетонных блоков "АЭРОК Классик" по ТУ У В.2.7-26.6-34840150-001:2009, толщиной 400мм, имеющих объёмный вес γ=500кг/м³ и класс прочности не менее В2,5.
Наружная отделка стен - из облицовочного керамического кирпича, толщиной 120мм.
Перемычки над оконными и дверными проёмами несущих стен - монолитные железобетонные c утеплением с наружной стороны пенополистирольной плитой t=50мм.
Перемычки над проёмами в перегородках, выполнить армоцементные, из 2х арматурных стержней 2Ø12А400C в слое цементно-песчаного раствора c заведением за грань проема на 250мм в каждую сторону и соблюдением защитных слоев не менее 20мм в каждую сторону.
Перекрытие подвала и 1-го этажа - монолитная железобетонная плита толщиной 200мм.
Перекрытие 2-го этажа - по деревянным балкам.
Крыша - чердачная, двускатная. Несущие конструкции крыши - деревянные наслонные и висячие стропила.
Кровля - керамическая черепица по  разреженной обрешетке из брусков.
Лестница - монолитная железобетонная.
