7-ми эт. жилой дом со встроенно-пристроенными помещениями. пос.Авангард, ул.Виноградная


Проектировщики раздела КЖ: Александр Росолик, Александр Стоколяс, Алексей Бондаренко, Алена Барданова, Виктор Арутюнов.

Чертежи марки КЖ 7-ми этажного жилого дома со встроенно-пристроенными помещениями, разработаны в соответствии архитектурно-планироваочными решениями (чертежи марки "АР"), техническими условиями на конструкции, исходя из следующих данных:
- значения постоянных и временных нагрузок на сооружение, и соответствующие коэффициенты приняты согласно ДБНВ.1.2-2: 2006 "Нагрузки и воздействия" и ДБН В.1.2-14-2009 "Общие принципы обеспечения надежности и конструктивной безопасности зданий",
- характеристическое значение снеговой нагрузки - 880 Па.
- характеристическое значение ветровой нагрузки - 460 Па.
- степень огнестойкости здания - II, согласно ДБН В.1.1-7-2002.
- нормативный срок эксплуатации - 100 лет, согласно табл.2 ДБН В.1.2-14-2009.
- класс ответственности здания - СС2, согласно приложению А к ДБН В.1.2-14-2009, и табл.5 п.7.6.4 ДБН В.1.2-14-2009.
- категория ответственности монолитных элементов - Б, согласно раздела 5.2 ДБН В.1.2-14-2009.
- категория сложности дома - III, согласно приложения А, ДCTУ-Н Б В.1.2-16:2013.
- сейсмичность района строительства 7 баллов (ДБН В.1.1-12:2014, карта ОСР-2004-А).

Конструктивная схема здания - каркасная.
Несущая  система  здания  представляет  собой  железобетонный  монолитный  каркас,
состоящий  из  системы  монолитно-связанных  железобетонных  колонн,  пилонов,  диафрагм и дисков  перекрытия,  которые  совместно,  благодаря  жёсткому  сопряжению  узлов, обеспечивают прочность, пространственную жёсткость и устойчивость здания.
Каркас здания в плане имеет размеры 28,1х 67,4м. В продольном направлении здание разделено температурно-осадочными швами на 2 блока.
Сетка колонн нерегулярная с максимальным шагом равным 6,8 м.
Высота этажа - 3,15м. Количество этажей - 7.
Высота здания 28,4м.

Фундаменты - свайные (из забивных ж/б свай сечением 35х35см длиной 12,0м (по серии 1.011.1-10), объединенные монолитным ж/б ростверком высотой 700мм.
Бетон для ростверков принято класса по прочности С20/25 ( В25 ), марки по водонепроницаемости W6, марки по морозостойкости F75.
Колонны - монолитные железобетонные, квадратные - сечением 400х400мм и прямоугольные - сечением 300х600мм.
Диафрагмы - монолитные железобетонные, толщиной 250 и 400мм.

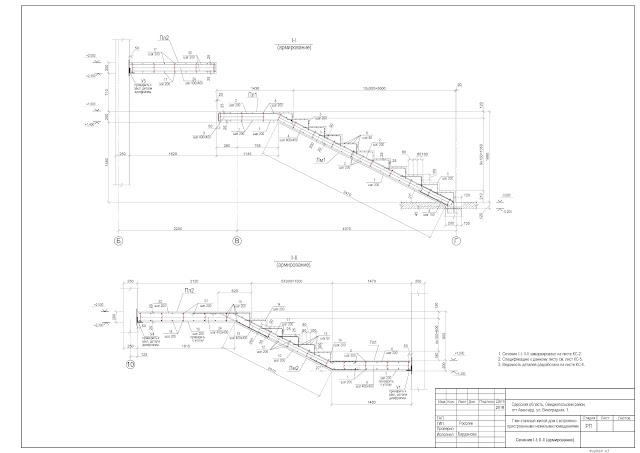

Лестница - монолитная железобетонная.
Перекрытие- монолитная железобетонная плита толщиной 220мм.
Стены и перегородки - из газобетонных блоков, имеющих объёмный вес γ=400кг/м³.
Наружные стены - толщиной 300мм с утеплением минеральной ватой толщиной 100мм.
Перегородки - толщиной 100мм.
Перемычки над оконными и дверными проёмами -  армоцементные, из арматурных стержней Ø12А400C в слое цементно-песчаного раствора c заведением за грань проема на 250/350мм в каждую сторону и соблюдением защитных слоев не менее 20мм в каждую сторону.
Лифтовая шахта - монолитная железобетонная, толщиной 200мм.
Крыша - двускатная, мансардная. Несущие конструкции крыши - металлические наслонные стропила.
Кровля - металлочерепица, по разреженной обрешетки из доски.

Элементы каркаса и перекрытий запроектированы из монолитного железобетона класса С20 / 25 (В25), марки по морозостойкости F75.
Арматура - класса А240С, А400С по ДСТУ 3760:2006. Металлопрокат - из стали С245 по ГОСТ 27772-88.
